Měřící zařízení představuje plně automatické pracoviště pro měření magnetických obvodů nejrůznějších tipů
A/M
Automatické i ruční měření
Jednoduchá obsluha
minimalizující vliv lidského faktoru na proces měření
Rychlé a spolehlivé
Měření velkého počtu parametrů v krátkém čase.
Archivace dat
Průběžná archivace dat, s možností doplnění o označení zakázky, typu výrobku a pod.
Schéma

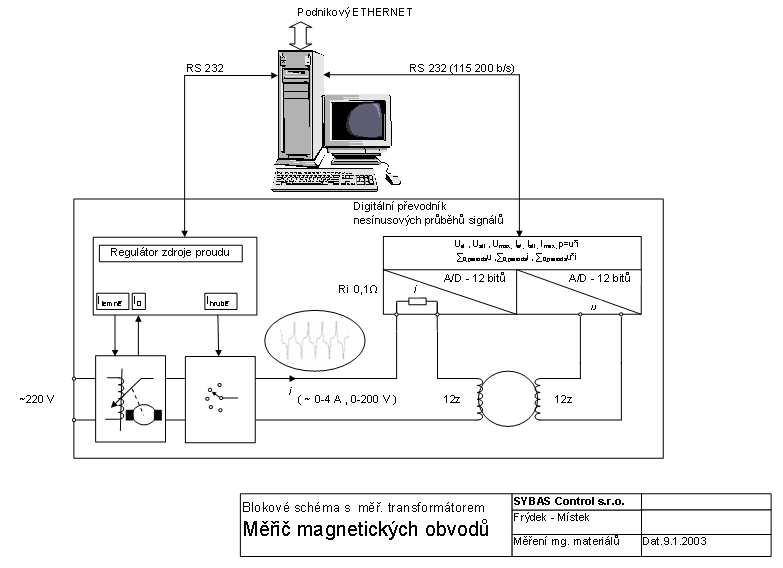

Blokové schéma

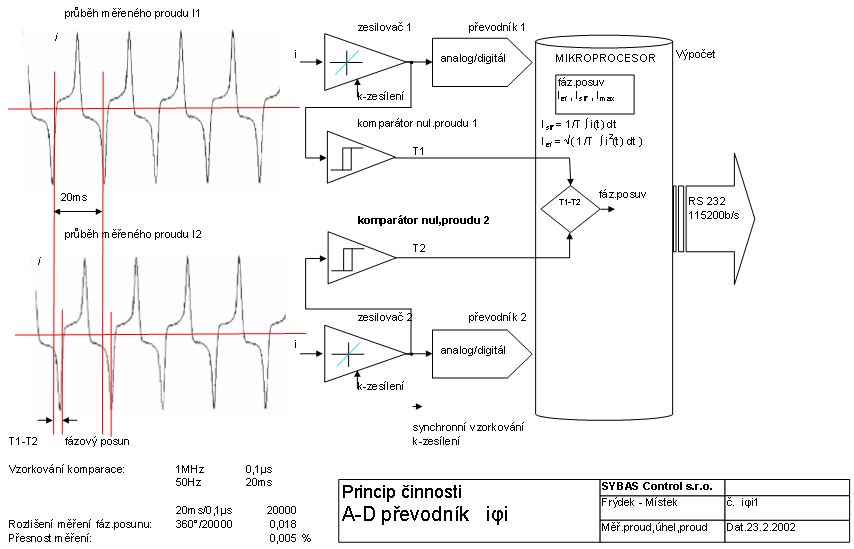

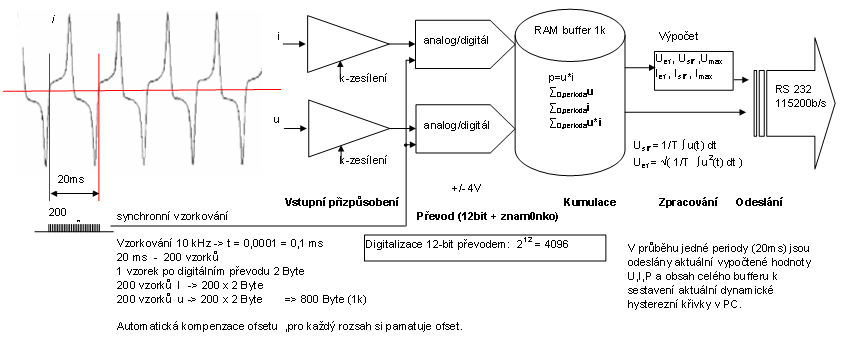

Řídicí počítač řídí sériovou linkou RS232 proudový zdroj , kterým budí měřící cívku toroidního jádra. Na sekundární cívce vlivem primárního proude je naindukováno napětí , které se vyhodnocuje spolu s nesinusovou hodnotou budícího proudu v A/D převodníku. Všechny naměřené hodnoty zpracovává počítač.

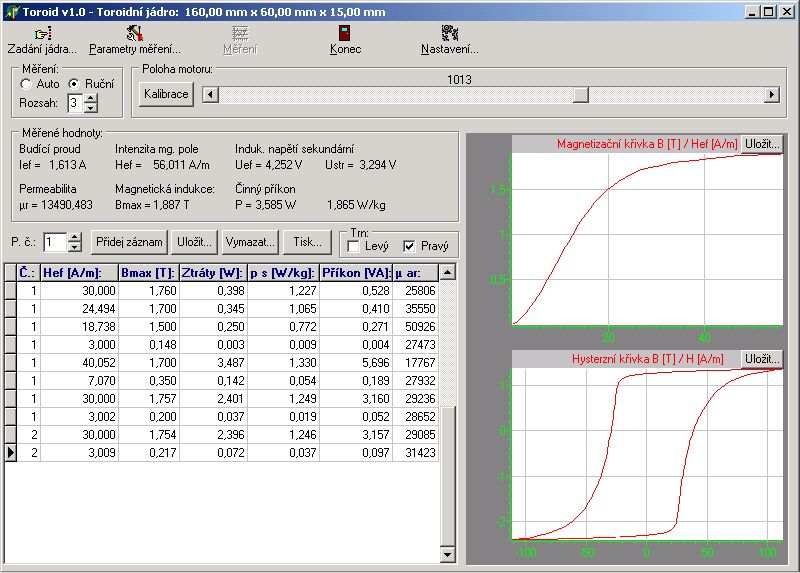

Měření v ručním i plně automatickém režimu. Stačí zadat parametry jádra, počet závitů měřící cívky a program dopočítá hodnoty proudu pro plné vybuzení mag. jádra a změření cele magnetizační křivky. Tyto parametry jsou uloženy a každé další měření je možné provést během několika sekund. Přístroj měří jak amplitudovou tak i dynamickou charakteristiku jádra.
